Energibesparende rist kuglemølle

Energibesparende rist kuglemølle er leveret af en professionel producent--EPISK, der tilbyder en pålidelig, højtydende løsning til formaling af grove malme. Som et topeksportprodukt integrerer denne kuglemølle avanceret teknologi, energieffektivitet og robust konstruktion for at imødekomme moderne mineralforarbejdningskrav.

Produktparameter

Hvorfor vælge vores kuglemølle?

Ansøgninger

· Grov malmformaling i guld, kobber, jern og andre ikke-jernholdige og jernholdige minedrifter.

· Velegnet til store mineralforarbejdningsanlæg, der kræver høj gennemstrømning og ensartet partikelstørrelse.

· Bruges i både våd- og tørslibeprocesser for forbedret fleksibilitet og effektivitet.

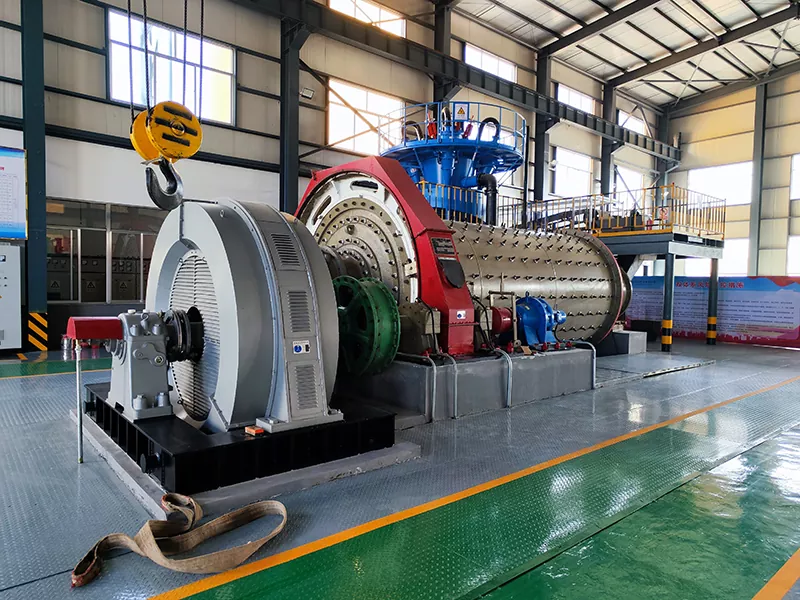

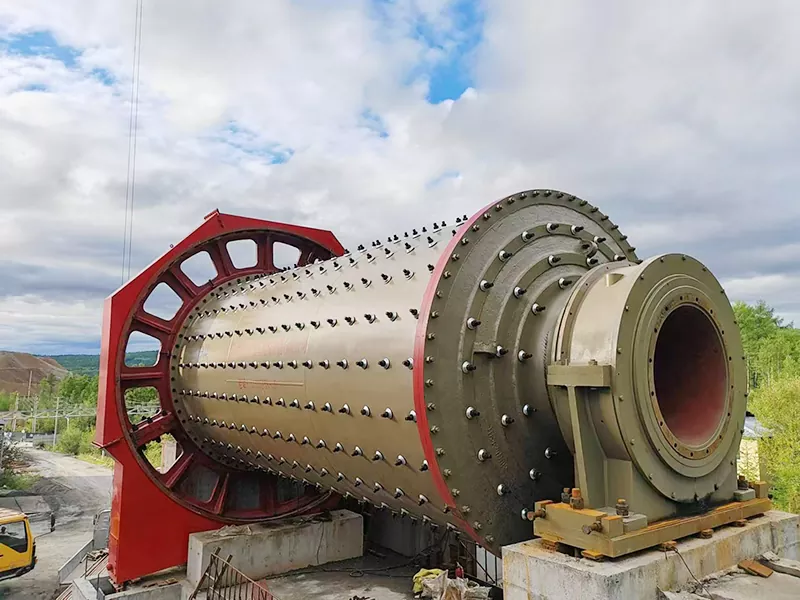

Sådan fungerer ristkuglemøllen

EPISK Grate Ball Mill roterer langsomt gennem en transmissionsenhed. Materiale tilføres fra cylinderens fødeende. Indvendigt påvirker stålkugler materialet og hjælper med selvslibning. Kontinuerlig tilførsel driver materialet mod udløbsenden. En gitterplade tvinger malm ud, mens den forhindrer stålkugler i at slippe ud, hvilket sikrer minimal overslibning. Rulningslejer i begge ender erstatter glidelejer, hvilket reducerer energiforbruget markant.

Nøglefunktioner i drift:

1. Rillet ringformet foring maksimerer kuglemalmkontaktfladen og forbedrer slibeeffektiviteten.

2. Store dobbeltrækkede sfæriske rullelejer reducerer startmodstand og friktion.

3. Olietågesmøring sikrer kontinuerlig og pålidelig drift af gear.

4. Designet til stor produktionskapacitet, op til 160 t/t.

5. Fleksibel installation: Små enheder (<2,1 m diameter) anvender en integreret ramme til praktisk civil konstruktion.

Energibesparende fordele

· Optimeret slibeeffekt:

Bølgeformede liners løfter materialet, forbedrer slibningen og reducerer energien.

· Lavere driftsomkostninger:

Rulningslejer af energibesparende ristkuglemølle reducerer friktionen og sparer 20-30 % energi.

· Højere produktivitet:

Store udløbsporte og kontrolleret overslibning forbedrer output.

· Vedligeholdelsesvenlig:

Olietågesmøring og modulære komponenter forenkler vedligeholdelsen.

Sammenligning med markedsalternativer

· EPICs energibesparende design overgår traditionelle overløbskuglemøller ved at minimere overslibning.

· Global eksport viser produktets tilpasningsevne og ydeevne på tværs af forskellige mineraltyper.

· Tilpasningsmuligheder til specifikke projektbehov muliggør præcis kontrol af partikelstørrelse og formalingseffektivitet.

Projekt Case

Et mineralforarbejdningsanlæg i Sydøstasien havde brug for en pålidelig formalingsløsning til groft guldmalm. Deres eksisterende overløbsmølle overmalede materialet, hvilket forårsagede højt energiforbrug og inkonsekvent partikelstørrelse. De valgte EPIC's Grate Ball Mill til at erstatte den.

Bekræftelse på stedet

Før afsendelse besøgte kundens tekniske team EPICs Qingdao-fabrik for at inspicere møllen. De fokuserede på tre ting: ristpladeudledningssystemet (for at bekræfte, at det forhindrer stålkugler i at undslippe, samtidig med at grov malm slipper igennem), den rillede ringformede foringsinstallation (for at verificere kontaktfladen med kuglemalm) og olietågesmøresystemet på omkredsgearet og hovedlejerne. Holdet gennemgik også svejsekvaliteten på cylinderen og samlingstolerancen af ​​de store dobbeltrækkede sfæriske rullelejer.

Resultat

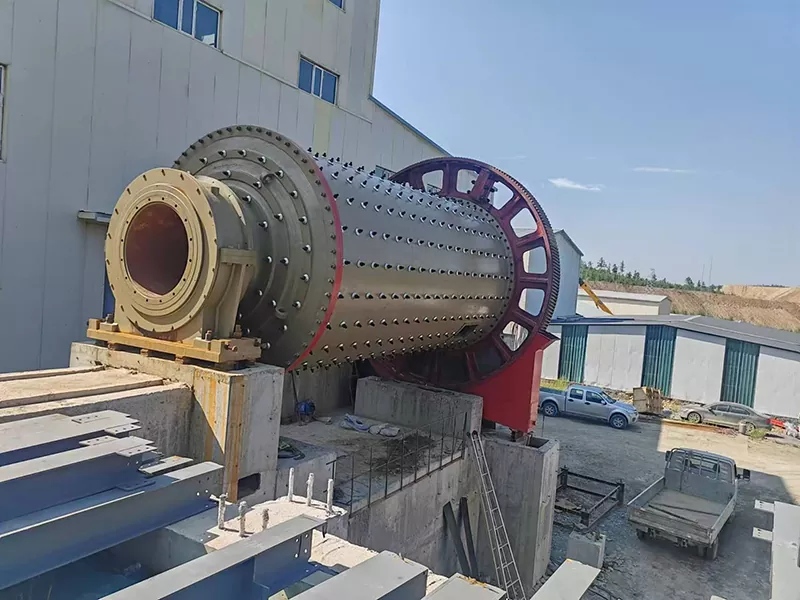

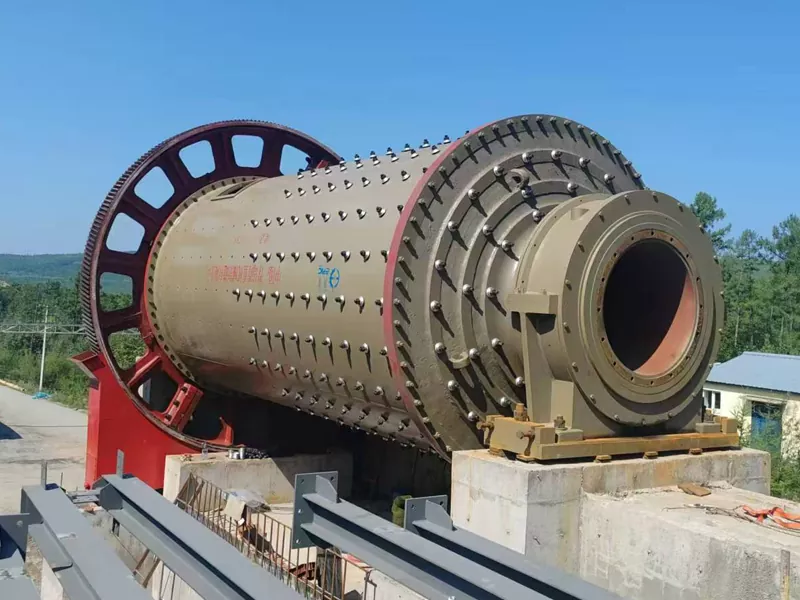

Efter accept blev møllen afskibet og idriftsat på stedet. Kunden rapporterede stabil drift, ensartet udledningspartikelstørrelse og en målbar reduktion i energiforbrug sammenlignet med deres tidligere overløbsmølle. Projektet bekræftede, at for grov malmformaling minimerer ristudledningsdesignet overslibning og forbedrer den samlede kredsløbseffektivitet.

Hvorfor vælge EPISK

1. Specialiseret i udstyr til grovslibning

EPISKhar fremstillet slibemøller siden 1988, med en produktlinje, der dækker ristekuglemøller, overløbskuglemøller, autogene møller, stangmøller og omrørte møller. For grove formalingskredsløb forstår vores ingeniørteam, hvordan udledningsmetode, foringsprofil og lejetype påvirker partikelstørrelsesfordelingen og energiforbruget - og vi konfigurerer hver mølle i overensstemmelse hermed.

2. Rullelejeteknologi indbygget i huset

Vores energibesparende ristkuglemølle bruger store dobbeltrækkede sfæriske rullelejer i stedet for glidelejer. Dette design er ikke en tilføjelse; den er konstrueret ind i møllestrukturen fra starten og dækker bearbejdning af lejesæder, akseljustering og smøring. Resultatet er 20–30 % lavere energiforbrug og lettere opstart.

3. Rillet ringformet liner — Designet, støbt og monteret af EPISK

Den rillede ringformede liner er produceret efter EPICs egne tegninger og monteret på vores værksted. Vi kontrollerer rilleprofilen, materialets hårdhed og pasformstolerance, så foringen leverer ensartet kuglemalmkontakt og forudsigelig levetid. Udskiftningsforinger er også tilgængelige til eftersalgsservice.

4. Produktionskapacitet i fuld skala

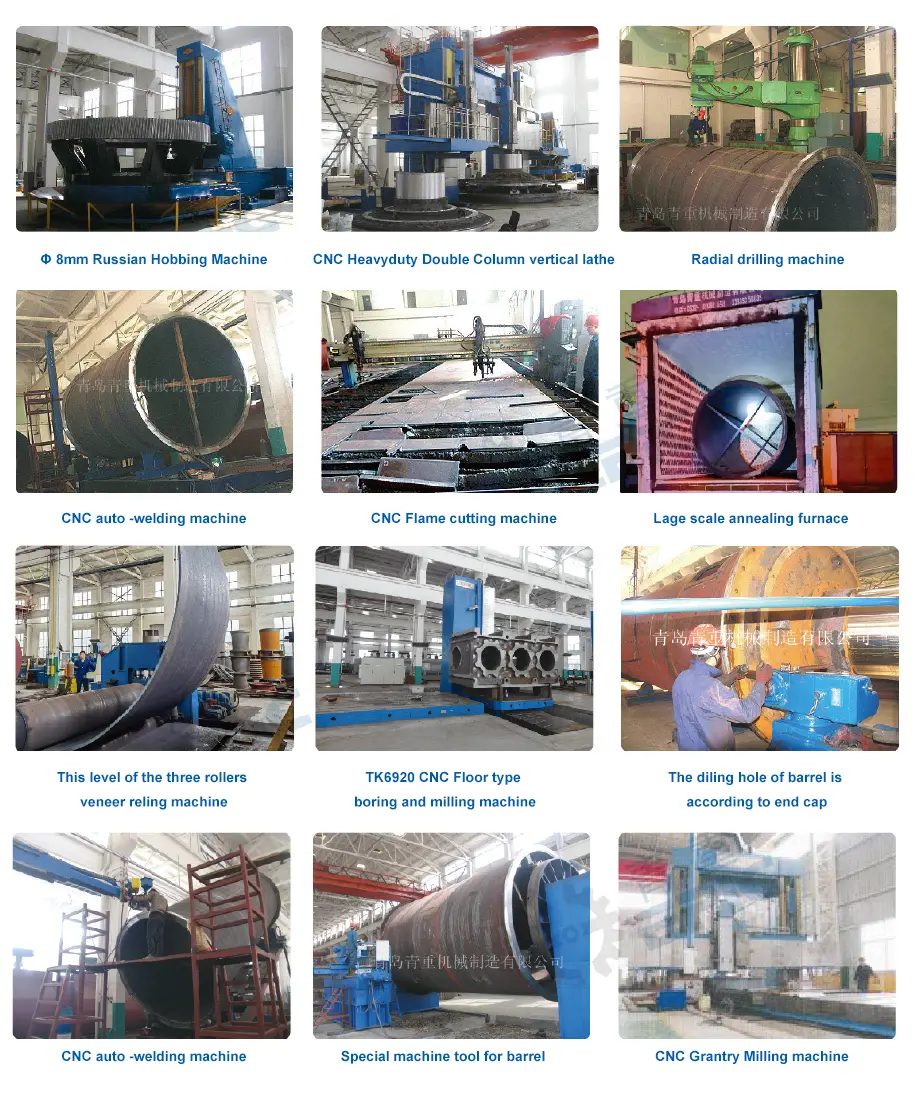

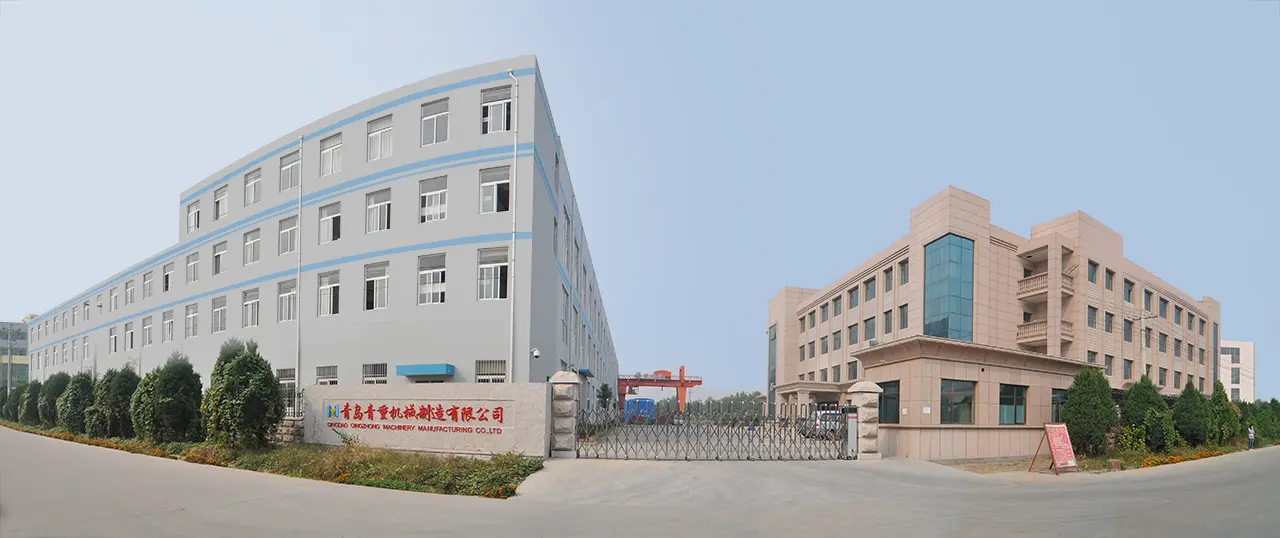

EPISKs Qingdao produktionsbase dækker støbning, bearbejdning, svejsning, montering og test. Ristekuglemøller op til 5,5 m cylinderdiameter og 5.200 kW hovedmotoreffekt fremstilles internt, med produktionskapacitetsdata, der kan verificeres på fabrikken.

5. Oversøisk projekterfaring

EPISKs slibemøller eksporteres til Sydøstasien, Sydamerika, Afrika, Mellemøsten og Centralasien. Vores internationale forretnings- og tekniske teams understøtter oversøiske projekter fra modelvalg, tilpasning og fabriksinspektion til installationsvejledning og langsigtet vedligeholdelse.

6. Fabriksinspektion Velkommen

Oversøiske kunder er velkomne til at besøge EPICs Qingdao-fabrik for at inspicere ristpladeudledningssystemet, rillet ringformet foring, olietågesmøringssystem, cylindersvejsning og lejesamling før forsendelse. Tekniske samtaler dækker malmtype, foderstørrelse, målpartikelstørrelse, gennemløb, installationsvejledning og langsigtet vedligeholdelse.

7. Tilpasning til grovslibekredsløb

Hvert groft formalingsprojekt har forskellige malmkarakteristika, foderstørrelse og målpartikelstørrelse. EPIC leverer skræddersyede konfigurationer, der dækker cylinderstørrelse, foringsprofil, lejetype, drevkonfiguration, kontrolsystem og design af udløbsport, baseret på dine projektparametre.

8. Reservedele og eftersalgssupport

EPISK leverer liners, ristplader, lejer, tandhjul og andre sliddele til møllens fulde levetid. Brugerdefinerede mønstre arkiveres for genbestillinger. Langsigtede kunder får prioriteret service på reservedele og teknisk support.

FAQ

Q1: Hvad er forskellen mellem en ristkuglemølle og en overløbskuglemølle?

En ristkuglemølle udleder materiale gennem en ristplade i udløbsenden, som holder stålkugler tilbage, mens den lader grov malm passere. En overløbskuglemølle udleder gylle gennem en hul aksel, afhængigt af gylleniveau. Ristmøller er bedre til grovslibning og reducerer overslibning; overløbsmøller er bedre til finslibning.

Q2: Hvad bruges ristkuglemøllen til?

Det bruges til grov malmformaling i mineralforarbejdningsanlæg, især til guld, kobber, jern og andre jernholdige og ikke-jernholdige malme. Den er velegnet til store anlæg, der har brug for høj gennemstrømning (op til 160 t/t) og ensartet partikelstørrelse, og fungerer i både våde og tørre slibekredsløb.

Q3: Hvordan forhindrer ristpladen stålkugler i at udledes?

Ristpladen har slidser, der er mindre end stålkuglerne, men store nok til at malmpartikler kan passere. Når møllen roterer, skubbes malmen gennem spalterne af den kontinuerlige tilførsel, mens stålkugler forbliver inde i cylinderen til yderligere formaling. Dette design minimerer overslibning og holder slibemediet i møllen.

Q4: Hvad er kapacitetsområdet for EPIC's Grate Ball Mill?

Standardmodellen understøtter op til 160 t/t. EPIC tilbyder også større modeller til mineralforarbejdningsanlæg med høj kapacitet. For projektspecifik kapacitet, send os din malmtype, foderstørrelse, målpartikelstørrelse og påkrævet output, og vores ingeniører vil anbefale den rigtige model.

Q5: Hvor meget energi kan rullelejedesignet spare?

Ved at erstatte konventionelle glidelejer med store dobbeltrækkede sfæriske rullelejer, reducerer møllen opstartsmodstand og friktion, hvilket reducerer energiforbruget med 20-30%. Det sænker også startmomentet, hvilket betyder mere jævne starter og mindre belastning af motoren og transmissionssystemet.

Q6: Hvad er en rillet ringformet foring, og hvorfor betyder det noget?

En rillet ringformet foring er en korrugeret foringsplade installeret inde i cylinderen. Dens riller øger kontaktfladen mellem formalingsmedier og malm og forbedrer materialeløftet inde i møllen. Dette resulterer i højere formalingseffektivitet, bedre partikelstørrelseskontrol og lavere energiforbrug pr. ton malm.

Q7: Hvad er forskellen mellem EPICs ristkuglemølle og en almindelig kuglemølle?

EPISKs ristkuglemølle bruger rullelejer i stedet for glidelejer, en rillet ringformet liner i stedet for en flad liner og et olietågesmøringssystem i stedet for manuel smøring. Disse tre ændringer giver 20-30 % energibesparelser, højere gennemløb og lavere vedligeholdelse sammenlignet med almindelige kuglemøller.

Q8: Kan møllen tilpasses til en specifik malmtype eller projekt?

Ja. EPIC leverer skræddersyede løsninger baseret på malmtype, foderstørrelse, målpartikelstørrelse, gennemstrømning, sitehøjde, strømforsyning og installationsforhold. Tilpassede muligheder inkluderer cylinderstørrelse, foringsprofil, lejetype, drevkonfiguration og kontrolsystem, plus installationsvejledning på stedet og langsigtet vedligeholdelsessupport.

Q9: Hvad er installationskravet til ristkuglemøllen?

For enheder med en cylinderdiameter mindre end 2,1 m, bruger EPIC et integreret rammedesign, der forenkler civilt byggeri og forkorter installationstiden. Ved større enheder anvendes en separat base. EPIC leverer installationstegninger, vejledning på stedet og idriftsættelsesstøtte til oversøiske projekter.

Q10: Hvad er leveringstiden, og hvordan får jeg et tilbud?

Standard leveringstid er typisk 30-60 dage afhængig af model og ordremængde. For at få et tilbud, send os din malmtype, foderstørrelse, målpartikelstørrelse, påkrævet kapacitet (t/h), stedets forhold og strømforsyning. Vores ingeniørteam vil anbefale den rigtige model og give et komplet tilbud.

Q11: Kan oversøiske kunder inspicere møllen før forsendelse?

Ja. EPIC byder oversøiske kunder velkommen til at besøge sin Qingdao-produktionsbase til fabriksinspektion på stedet og udstyrsaccept før forsendelse. Kunder kan gennemgå ristpladeudledningssystemet, rillet ringformet foring, olietågesmøresystem, cylindersvejsning og lejesamling. Tekniske samtaler dækker malmtype, foderstørrelse, målpartikelstørrelse, gennemløb, installationsvejledning og langsigtet vedligeholdelse.

Q12: Hvorfor vælge EPIC's Grate Ball Mill frem for andre leverandører?

EPISK har årtiers specialiseret teknik inden for slibemølledesign, bruger holdbare materialer og streng kvalitetskontrol og yder rådgivning, installationsvejledning og eftersalgsservice. Den energibesparende ristkuglemølle kombinerer rullelejeteknologi, rillet ringformet foringsdesign og olietågesmøring for at levere 20-30 % energibesparelser, op til 160 t/h kapacitet og pålidelig langtidsydelse til grov malmformning.

Oversigt over fordele

· Højeffektiv slibning med reduceret energiforbrug.

· Robust, holdbart design til langsigtet drift.

· Nem vedligeholdelse og pålideligt smøresystem.

· Fleksible størrelsesmuligheder for at imødekomme driftskrav.

· Ideelt valg for globale købere, der søger omkostningseffektivt mineralforarbejdningsudstyr af høj kvalitet.

EPISK Grate Ball Mill repræsenterer kulminationen af ​​avanceret slibeteknologi, overlegen teknik og global eksportekspertise. Uanset om man opgraderer eksisterende anlæg eller bygger nye mineralforarbejdningslinjer, sikrer denne kuglemølle maksimal produktion, energieffektivitet og langsigtet driftssikkerhed.Velkommen til at kontakte os!
